支柱瓷绝缘子及瓷套专用探头、试块 |

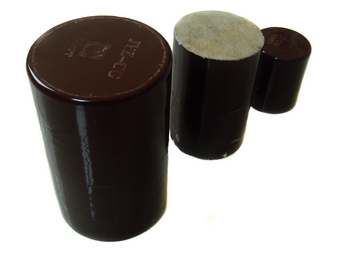

便携式JYZ-BX试块 瓷套试块

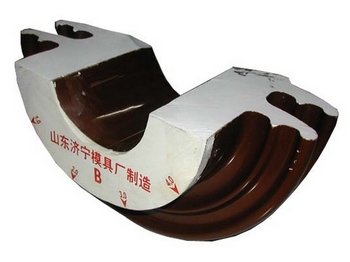

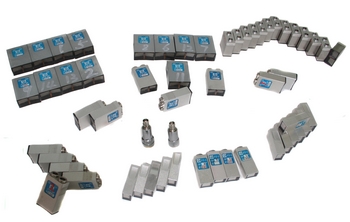

瓷柱对比试块 专用探头
序号 |
探头名称 |
频率 |
晶片尺寸 |
探头弧面对应直径 |
适合瓷件间距 |
1 |
爬波探头 |
2.5P |
10×12×2 |
Φ100~Φ220~平面 |
>15mm支柱瓷绝缘子 |
2 |
爬波探头 |
2.5P |
8×10×2 |
Φ100~Φ220~平面 |
>12mm支柱瓷绝缘子 |
3 |
爬波探头 |
2.5P |
6×10×2 |
Φ100~Φ220~平面 |
>10mm支柱瓷绝缘子 |
4 |
爬波探头 |
2.5P |
10×12×2 |
Φ240~Φ600~平面 |
>15mm瓷套 |
5 |
爬波探头 |
2.5P |
8×10×2 |
Φ240~Φ600~平面 |
>12mm瓷套 |
6 |
小角度纵波斜探头α6°~8° |
5P |
8×10 |
Φ100~Φ220~平面 |
>10mm支柱瓷绝缘子 |
7 |
双晶横波探头 |
5P |
8×10×2 |
≤Φ220~平面 |
>12mm瓷套 |
8 |
纵波直探头 |
5P |
Φ10 |
Φ100~Φ600~平面 |
支柱瓷绝缘子声速测定 |
9 |
校准试块 |
JYZ-BXⅠ型 |
声速范围:6350m/s |
Φ100~Φ220~平面 |
中国专利 |
10 |
校准试块 |
JYZ-BXⅡ型 |
声速范围:6350m/s |
Φ240~Φ600~平面 |
中国专利 |
11 |
参考试块 |
JYZ-G型 |
声速范围:>6300m/s |
Φ120标准值对比 |
中国专利 |
注:支柱绝缘子及瓷套直径变化20mm时,探头弧度变化一挡 |
可根据用户要求,设计研制各类专用探头,研制专业设计特殊校准试块,对比试块,参考试块。
生产的各类专用探头,可与国内外超声波探伤仪无障碍对接。
承接特殊工件超声波探伤工艺方法研究,承接零部件无损检测企业标准制订 。 |
|
 |
|
