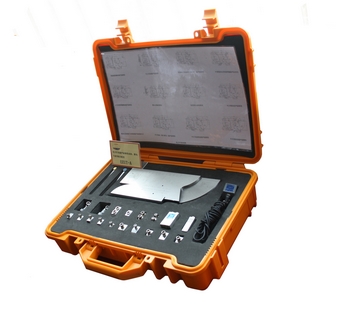

电力专家试块及探头
序号 |
探头名称 |
频率范围 |
晶片尺寸 |
α/β/K |
1 |
发电机护环小角度纵波专用探头 |
1.35~2.5 |
20×20/24×24 |
α=13.5° |
2 |
发电机护环横波专用探头 |
2.5 |
18×18/20×20/25×20 |
K=0.8.1.0 |
3 |
汽轮机叶片爬波专用探头 |
2.5 |
6×12×2/10×16×2/12×18×2 |
α=25.5° |
4 |
汽轮机叶根表面波专用探头 |
5 |
4×4/6×6/9×9/13×13 |
/ |
5 |
汽轮机叶根横波专用探头 |
5 |
4×4/6×6/9×9/13×13 |
K=0.8.1.2 |
6 |
汽轮机叶根纵波双晶专用探头 |
5 |
6×6×2/9×9×2/13×13×2 |
F=10~60 |
7 |
汽轮机焊接转子专用探头 |
5 |
φ20 |
α=8° |
8 |
汽轮机合金轴瓦纵波单晶专用探头 |
5~10 |
φ4~φ8 |
/ |
9 |
汽轮机合金轴瓦纵波双晶专用探头 |
5 |
4×4×2~10×10×2 |
F=10~20 |
10 |
高温紧固螺栓小角度纵波斜探头 |
2.5~5 |
7×12/9×12/13×13/18×18 |
α=4°~6° |
11 |
高温紧固螺栓专用横波探头 |
2~5 |
8×12/13×13/18×18 |
K=1.7 |
12 |
高温紧固螺栓专用爬波探头 |
2~2.5 |
14×22×2/16×26×2 |
α=25° |
13 |
小径管焊缝专用横波探头 |
5 |
6×6 |
K=2.5~3 |
14 |
奥氏体钢小径管焊缝爬波探头 |
2.5 |
6×6×2/10×8×2 |
α=26° |
15 |
中径管焊缝专用横波探头 |
5 |
7×7/8×8/9×9 |
K=2.5~3 |
16 |
输电钢管与铁塔焊缝爬波探头 |
5 |
16×12×2/20×16×2 |
α=25° |
17 |
管道焊缝专用支架探头α0°~6° |
2.5~5 |
Φ14 |
α=6° |
18 |
常规系列横波探头(含复合晶片) |
2.5~5 |
8×12/13×13/18×18 |
K=0.8 ~3 |
可根据用户要求,设计研制各类专用探头,研制专业设计特殊校准试块,对比试块,参考试块。
生产的各类专用探头,可与国内外超声波探伤仪无障碍对接。
承接特殊工件超声波探伤工艺方法研究,承接零部件无损检测企业标准制订。
|
